Každý někdy nějak začínal. Já začal po dlouhé odmlce znovu před pár lety.

Pro těch pár rostlin mi stačil malý zvýšený fóliovník, ledva něco přes čtvereční metr. Velmi mírné zimy minulého desetiletí mě ukolébaly v představě, že kaktusy vystěhuji ze zimoviště v březnu a uklidím zpět někdy na přelomu října a listopadu. Loňské jaro mne ovšem vyvedlo z omylu a to letošní v tom jednoznačně hodlalo pokračovat. Probouzet kytky až začátkem května – to je opravdu pozdě...



IMG_20210307_111749

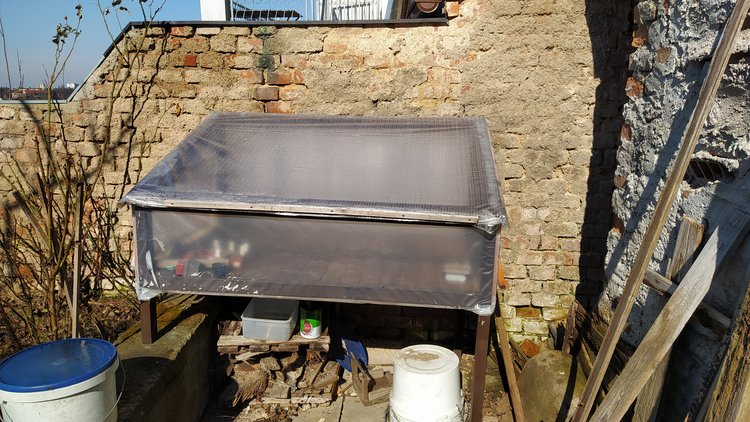

Dotčená fóliová „rychlobouda“, asi 1,2m2, přibližně 0,5m3. Přes zimu si v ní spokojeně hověly mrazuvzdorné Echinocereusy...



Nad nějakým přitápěním jsem uvažoval už delší dobu. Kdysi ve skleníčku jsem měl malou topnou spirálu, takové stolní topítko, to ale dávno zmizelo v propadlišti dějin a stejně by se nehodilo do fóliovníku. Plasty prostě vysoké teploty snášejí špatně. Připojení na vytápění domu také nepřipadalo v úvahu. Nakonec se jako nejlepší volba jevil terarijní topný kabel. Budiž tedy, kabel by byl, ale čím ho spínat?

Osobně jsem příznivcem elektroniky a vůbec všech „udělátek“, která dnešní doba skýtá. Nicméně nejsem elektrotechnik, takže si musím vystačit s něčím prefabrikovaným. Téměř kultovním fenoménem doby se stalo Arduino a ekosystém „bastlířských“ stavebnicových dílů drobné elektroniky, umožňující sestavit si s minimem znalostí cokoliv od blikající LED až po robotické hračky, vlastní meteostanici či samo-domo „chytrou“ domácnost. Na takový přístroj ovšem nebyl čas, tedy nezbylo mi, než se poohlédnout po něčem ještě hotovějším.

Termostat. Nabídka na trhu ale není příliš uchvacující. Hodně muziky je jen za hodně peněz a s levnou regulací bez valné možnosti nastavení jsem se nehodlal smířit. Nakonec se zadařilo a objevil jsem termostat, který mne opravdu zaujal. Malá destička za opravdu drobný peníz, osazená vhodným relé, s displejem a přesností na desetiny stupně Celsia. Zbývalo vyřešit napájení – podobnou destičkou se zdrojem 12V a hurá na to...



termos-2

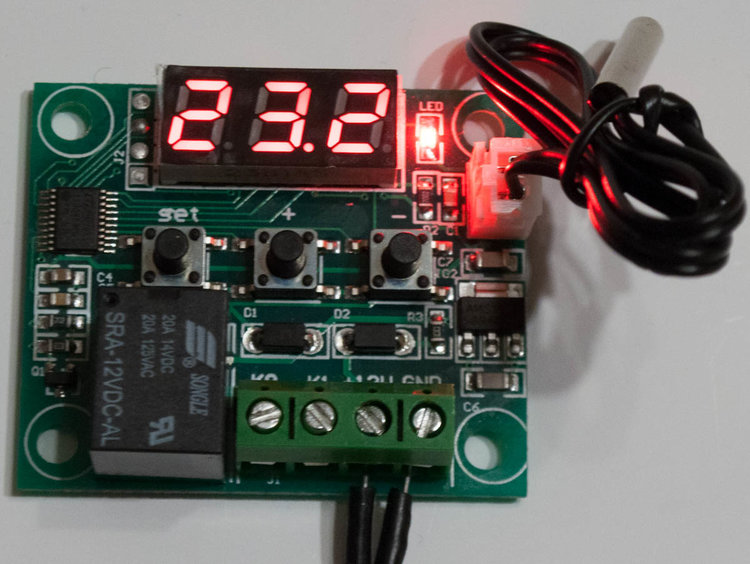

Digitální termostat W1209 – vše potřebné v jednom, jen připojit napájení a nastavit spínací teploty...



zdroj_01

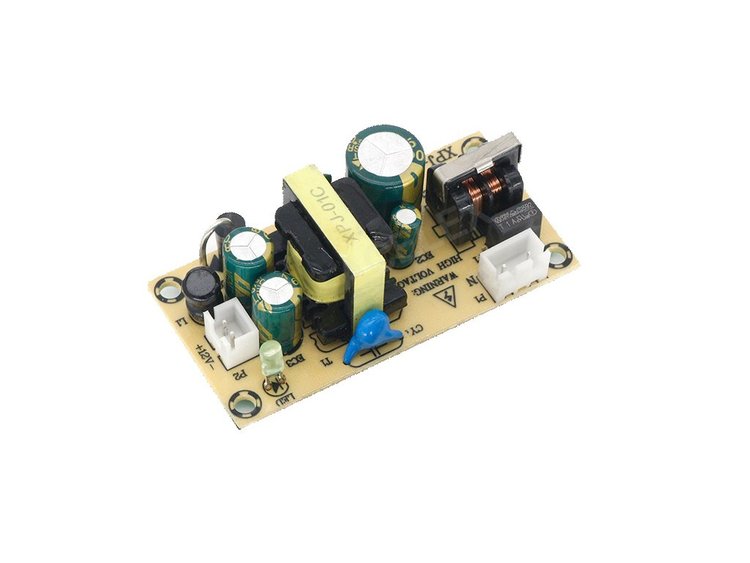

Zdroj 230V~ : 12V/1,5A=



Zatímco byla objednaná elektronika na cestě, potrápil jsem svou levnou 3D tiskárnu asijské provenience a vytisknul si krabičku na míru. Vzhledově nic reprezentativního, mně však šlo hlavně o funkčnost. Stejně dobře by šla elektronika umístit i do koupené malé rozvodnice.



IMG_20210331_202913

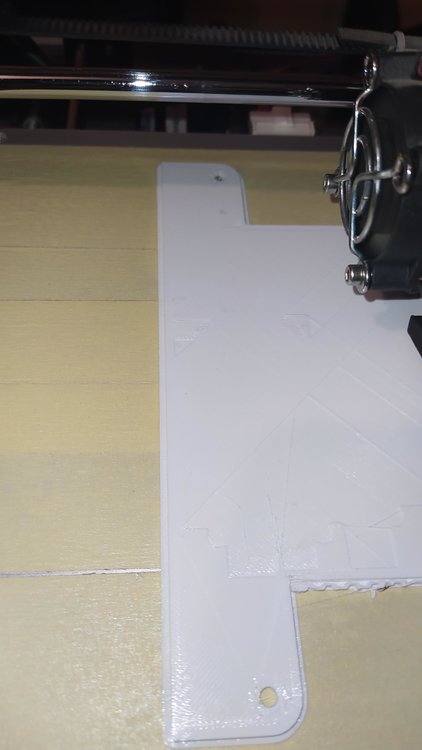

Už se to vrství, hotovo ale bude až za pár dalších hodin...



IMG_20210401_121102

Hrubý výtisk hotov, ještě víčko a nějaké další drobné doplňky...



Větším oříškem se ukázaly být konektory na zdroji stejnosměrného napětí. Protikusy jsem neměl, a tak nezbylo, než je odpájet a připájet přímo dráty. Výrobce s něčím takovým asi i počítá, protože na desce plošného spoje jsou k dispozici i otvory pro připájení vodičů. Druhou zradou byla délka kabelu teplotního senzoru, prakticky čtvrtinová oproti tvrzení dokumentace. Měď je asi už moc drahá...



zdroj_02

DPS zdroje – u kontaktů V+ a V- (vpravo) a pak v levém dolním rohu stačilo odpájet dvou pinové mini konektory, připájet potřebné vodiče a bylo hotovo. Pro šikovného kutila práce na chviličku...



Teď už jen poskládat do krabičky, správně propojit drátky a hotovo. Oživení proběhlo v pořádku. Překvapila mě rychlost, s jakou čidlo reaguje na změnu teploty. Zbývalo už jen vyzkoušet vše v praxi. Náhlá vlna studeného počasí se ukázala v dokonalém načasování.



IMG_20210404_124007_02

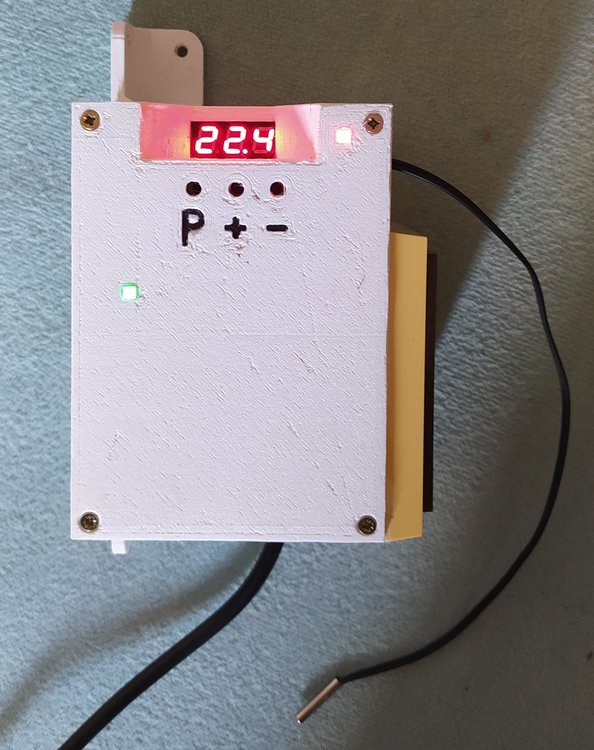

„Číslo 5 žije!“ Jako bonus jsem pomocí světlovodů vyvedl na víčko krabičky světlo stavových LED: zelená = zapnuto, červená = sepnuté relé



Montáž proběhla hladce, více práce mě čekalo na „vyteplení“ fóliovníku. Přidal jsem nějakou tu „strečku“, aby se vytvořily izolační vzduchové kapsy na bocích a víku fóliovníku. Byla to trochu volba mezi teplem a světlem, v mém případě rozhodlo teplo – ve prospěch mých zelených jihoameričanů. Dno izoluje extrudovaný polystyren...



IMG_20210404_171219

Vytápěné bydlení téměř hotovo...



IMG_20210404_171230

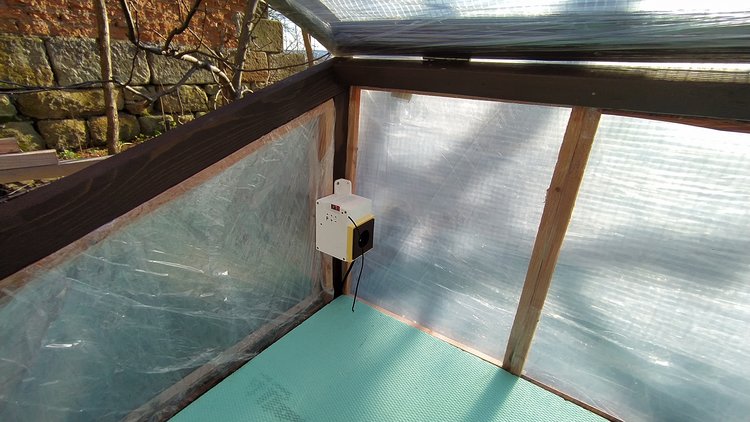

Při konstrukci krabičky na elektroniku jsem neopomněl montáž zásuvky (spínané pomocí relé termostatu). Jak vidno, montáž proběhla 4.4.2021 za nádherného jarního počasí – zde po páté hodině odpolední stále ještě 17°C...



Spínání je opravdu precizní a spolehlivé. Po dosažení přednastavené teploty krabička spolehlivě sepnula. Slabým prvkem se ukázal být topný kabel, který se svými 25 W nedokázal onoho ani ne půl krychlového metru dostatečně ohřát. Rozdíl mezi vnitřní a venkovní teplotou byl jen zhruba 3°C. Při venkovní teplotě +3°C dobré, při -5°C už špatné...

Protože nebylo moc času, přikoupil jsem ještě jeden topný kabel, tentokrát s příkonem 100 W. Žel až při čtení návodu (kdo to čte, že?) jsem zjistil, že teplota tohoto kabelu může dosahovat až 100°C a výrobce ho doporučuje umístit např. pod obkladačky... A tak nezbylo než improvizovat – ve fóliovníku záhy vznikla prapodivná „pavučina“...



IMG_20210410_181425

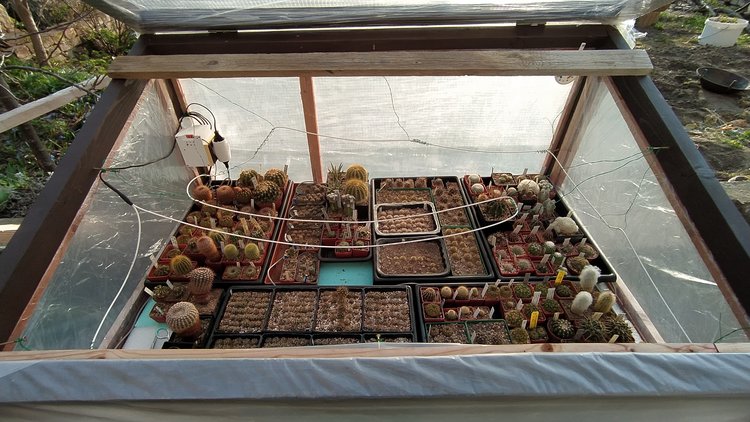

„Topná pavučina“ rozprostřena v dostatečné vzdálenosti od rostlin i od hořlavých materiálů



IMG_20210410_181554_1

Stále krásné jarní počasíčko... To se ovšem mělo během následujících hodin rapidně změnit!



Jak vidno z přiložených fotografií, většina montáže probíhala za teplot, které slibovaly „trička a kraťasy“. Předpověď počasí ovšem hlásala něco úplně jiného, a tak se i stalo. Z triček zpátky do zimníků. Teploty spadly k nule, v noci i mírně pod nulu a začalo sněžit...

Nebudu vás napínat – premiéra termostatu dopadla na výbornou. Při souhrnném příkonu topných kabelů 125 W cyklovala teplota ve fóliovníku precizně mezi 5°C a 9°C, přesně podle nastavení. Venkovní teplota v noci klesala až k -5°C. Dostačující tepelný výkon i izolaci dokazovala naměřená spotřeba – při nejchladnější noci „propálil“ fóliák jen asi 0,4 kWh, tedy lze od oka říci, že se netopilo déle, než nějakých 3,5 hodiny.



IMG_20210412_185911

Kdo by to řekl, že je o 2 dny později než na předcházejících fotografiích. Jen nakvetlé narcisy v pozadí dokazují, že není prosinec...



IMG_20210412_185923

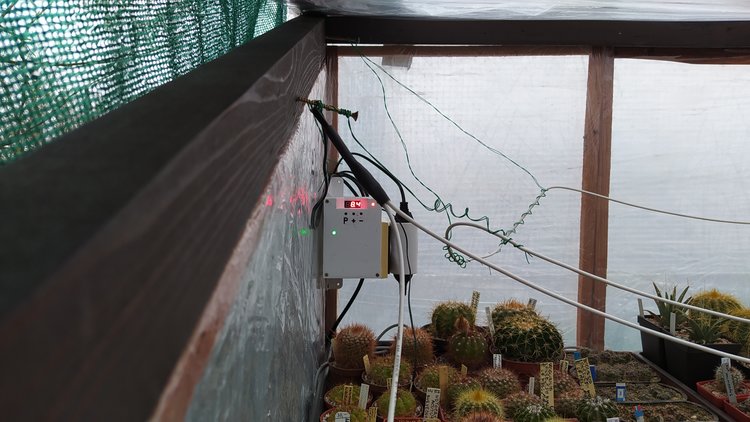

Venku zima – uvnitř teplo. Venku cca 1°C, uvnitř 8,4°C. Teplota se snímá až mezi květináčky, aby nedocházelo k falšování vnitřní teploty během topení... „Neruš a nevětrej, právě topím!“



Termostat se osvědčil, z mého úhlu pohledu velmi. Od elektroniky v ceně pod 100,-Kč to bylo příjemné překvapení. Celkově se náklady na materiál daly počítat na nízké stokoruny (nepočítám topné kabely). Za zhruba 3 týdny provozu nepřesáhla celková spotřeba elektřiny 4 kWh.



Dodatek...

Na fotografiích v pozadí je vidět hrubá konstrukce většího fóliovníku, který se mi (s dopomocí přátel) podařilo na počátku léta zprovoznit. Nadšeně jsem doufal, že na podzim přesunu topení do nových prostor, vyřeším umístění topných kabelů atd. To se sic podařilo, nový fóliovník byl elektrifikován, dostal osvětlení, topné kabely byly umístěny na vrstvu střešních tašek rozložených na stolech, vše zapojeno, připraveno, jen sepnout...

K tomu bohužel nedošlo. Nevděčné podzimní počasí přivleklo do našich krajin větrnou nepohodu, při níž se rozhodly 2 betonové střešní tašky na naší střeše, že už mají dost výhledu do krajiny a raději půjdou na přistání. A nevybraly si, potvory, zrovna fóliovník? Vybraly. Prý tam bude teplo, tak hurá dovnitř... Odnesla to fólie, zářivka a pár rostlin. Obraz zkázy podtrhly střepy ze zářivky rozsypané v květináčích...

Co naplat, kytky šly předčasně na zimoviště, veškeré zázemí fóliovníku odmontovat a bylo po vytápění. Tak snad příště...



Ještě přidám drobné shrnutí vlastností termostatu



Plusy:

  • cena
  • velikost (malé rozměry)
  • možnost výměny teplotního senzoru
  • měření teploty s přesností 0,1°C ve velkém rozsahu (-50°C až +110°C)
  • možnost nastavení topného nebo chladícího režimu – v létě lze jednoduše přenastavit na větrání ventilátorem
  • nastavitelná hystereze (rozsah spínání)
  • možnost kalibrace
  • možnost nastavení opožděného startu
  • vlhkotěsný teplotní senzor
  • relé spínající až 10 A/230 V

Mínusy:

  • nutnost napájet samostatným zdrojem 12 V=
  • nutnost umístit do nějakého obalu (rozvodnice)
  • poněkud nešikovně vyčnívající relé
  • nutnost vlastnoručního zapojení (troška drátařiny je nutná)
  • krátký kabel teplotního senzoru – v případě potřeby nutno nastavit nějakým prodlužováčkem



Bastlířům zdar a kaktusům jakbysmet!



Morávek Petr
